Entraînements à fréquence variable (EFV)) sont essentiels pour contrôler la vitesse du moteur, mais sans un filtrage approprié, ils peuvent causer du bruit électrique, des harmoniques et des dommages à l'équipement. Ces problèmes entraînent des temps d'arrêt coûteux et des pertes d'efficacité. La solution ? Comprendre et mettre en œuvre les bons filtres d'entrée et de sortie pour votre système VFD. Poursuivez votre lecture pour découvrir les cinq types de filtres critiques qui peuvent optimiser votre installation.
Les entraînements à fréquence variable (EFV) nécessitent des filtres d'entrée et de sortie pour atténuer le bruit électrique, les harmoniques et les dommages causés aux équipements. Les filtres d'entrée comprennent des filtres EMI, des filtres d'harmoniques et des réactances d'entrée, tandis que les filtres de sortie se composent de filtres sinusoïdaux et d'inductances de sortie. Ces filtres garantissent un fonctionnement plus régulier, protègent les équipements et améliorent l'efficacité énergétique des systèmes d'entraînement à fréquence variable.
Prêt à aller plus loin ? Explorons les principaux filtres d'entrée et de sortie des variateurs de vitesse et la manière dont ils peuvent améliorer les performances de votre système.
Quels sont les filtres d'entrée disponibles ?
Les filtres d'entrée sont essentiels pour protéger votre entraînement à fréquence variable (EFV) des perturbations électriques provenant de l'alimentation. Ils assurent un fonctionnement stable et évitent d'endommager l'EFV et l'équipement connecté. Voici les trois principaux types de filtres d'entrée :
1. Filtre EMI
Les filtres d'interférence électromagnétique (EMI) sont conçus pour supprimer les bruits à haute fréquence générés par les variateurs de vitesse. Ce bruit peut perturber d'autres appareils électroniques et entraîner des problèmes de conformité avec les normes réglementaires. Les filtres EMI sont installés à l'entrée du variateur pour bloquer les fréquences indésirables, garantissant ainsi une alimentation plus propre et réduisant les interférences avec les équipements voisins.
2. Filtre harmonique
Les filtres harmoniques traitent la distorsion causée par les charges non linéaires dans les systèmes d'entraînement à fréquence variable. Ces distorsions peuvent faire surchauffer les transformateurs, endommager les condensateurs et réduire l'efficacité globale du système. Les filtres harmoniques atténuent ces problèmes en absorbant ou en annulant les courants harmoniques, ce qui garantit une alimentation électrique plus régulière et prolonge la durée de vie de votre équipement.
3. Réacteur d'entrée
Les réactances d'entrée, également appelées réactances de ligne, sont utilisées pour protéger les variateurs de vitesse des pics de tension et des perturbations transitoires. Elles fournissent une impédance à l'alimentation électrique d'entrée, réduisant ainsi le risque de dommages causés par des variations soudaines de tension. Les réactances d'entrée permettent également d'atténuer les harmoniques et d'améliorer le facteur de puissance, ce qui en fait une solution rentable pour de nombreuses applications.
Quels sont les filtres de sortie disponibles ?
Les filtres de sortie sont tout aussi importants, car ils protègent le moteur et les autres équipements en aval du bruit de commutation à haute fréquence généré par l'EFV. Voici les deux principaux types de filtres de sortie :
1. Filtre sinusoïdal

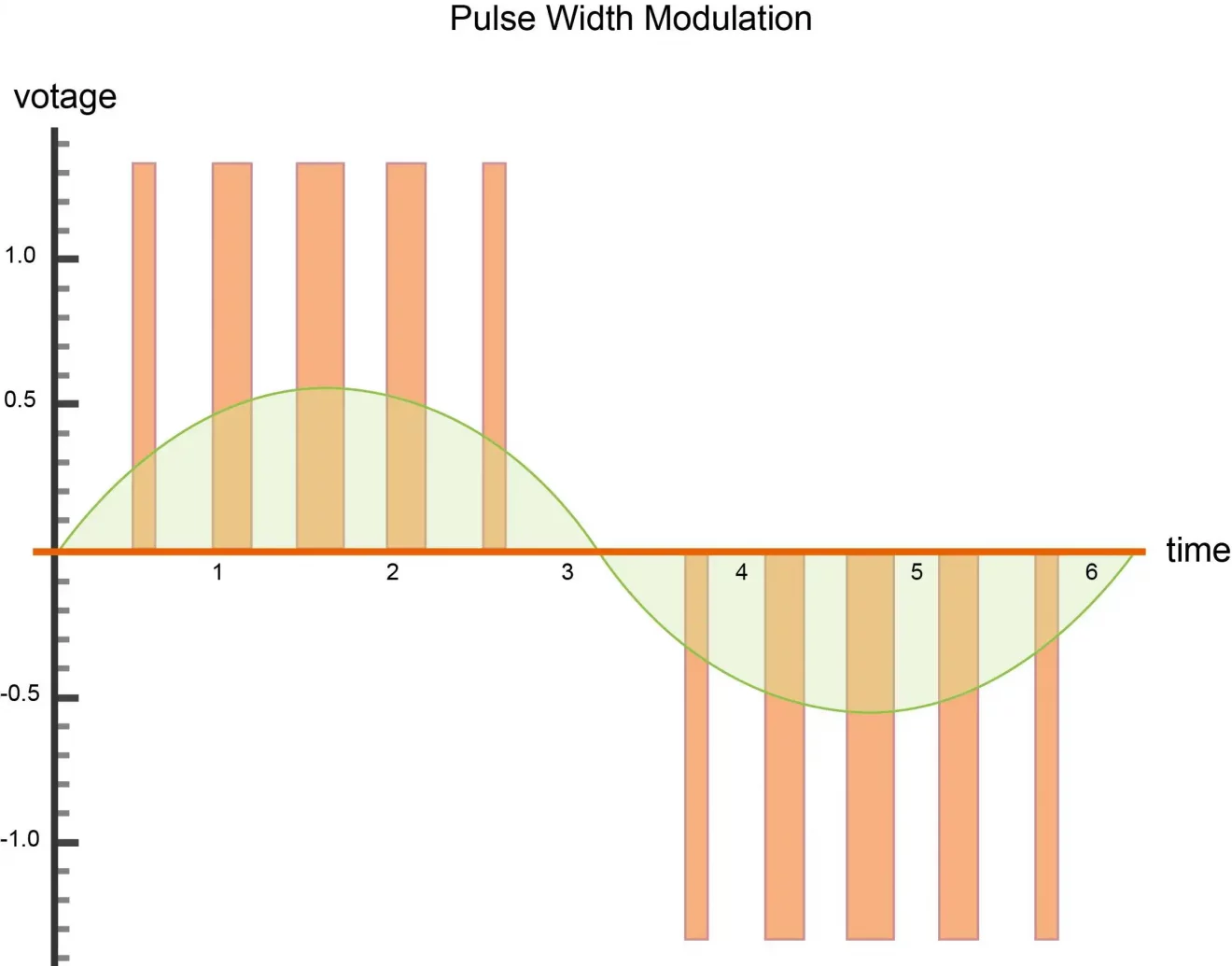

Les filtres sinusoïdaux sont conçus pour convertir la sortie modulée en largeur d'impulsion (PWM) d'un VFD en une forme d'onde sinusoïdale lisse. Cela permet de réduire l'échauffement du moteur, de minimiser le bruit audible et de prolonger la durée de vie du moteur. Les filtres sinusoïdaux sont idéaux pour les applications nécessitant un contrôle précis du moteur et un faible bruit électrique, comme dans les environnements industriels sensibles.
2. Self de sortie
Les selfs de sortie, également connues sous le nom de selfs de moteur, sont utilisées pour limiter le taux d'augmentation du courant dans les enroulements du moteur. Elles protègent le moteur contre les pics de tension et réduisent la tension causée par la sortie haute fréquence du variateur. Les selfs de sortie sont particulièrement utiles dans les longs câbles, où les ondes réfléchies peuvent endommager l'isolation du moteur.
Conclusion
Le choix des filtres d'entrée et de sortie pour votre système VFD est essentiel pour garantir l'efficacité, la fiabilité et la longévité. En comprenant les options disponibles, vous pouvez optimiser les performances et éviter les temps d'arrêt coûteux.
