Cuando un motor es accionado por un convertidor de frecuenciatambién conocido como variador de frecuencia (VFD) o variador de velocidadpuede experimentar sacudidas o vibraciones. Esto puede deberse a varios factores, como problemas de señal del codificador, resonancia mecánica o problemas de alimentación. Comprender estos factores puede ayudar a evitar las vibraciones del motor y garantizar un funcionamiento sin problemas. En este artículo, exploraremos las causas más comunes de las vibraciones del motor cuando se utiliza un convertidor de frecuencia y debatir soluciones para abordarlas.
¿Por qué tiembla el motor con el convertidor de frecuencia?
1.La detección de la señal del codificador es inexacta o el contacto de la línea de señal es deficiente.
Cuando un fnversor de frecuencia (o variador de frecuencia) se utiliza junto con un encóder para la realimentación de posición o velocidad, la precisión de la señal del encóder desempeña un papel crucial en la estabilidad del motor. Si la detección de la señal es imprecisa o la línea de señal tiene un contacto deficiente, puede producirse un comportamiento errático del motor, incluso sacudidas. Esto ocurre porque el variador VFD no puede ajustar con precisión la velocidad y el par del motor basándose en la realimentación proporcionada.
2.Resonancia del motor
La resonancia del motor es otro problema común que puede hacer que el motor vibre cuando es accionado por un variador de velocidad. La resonancia se produce cuando la frecuencia natural del motor se alinea con la frecuencia de funcionamiento ajustada por el variador de frecuencia, provocando vibraciones excesivas.
Solución para la vibración causada por el motor en marcha

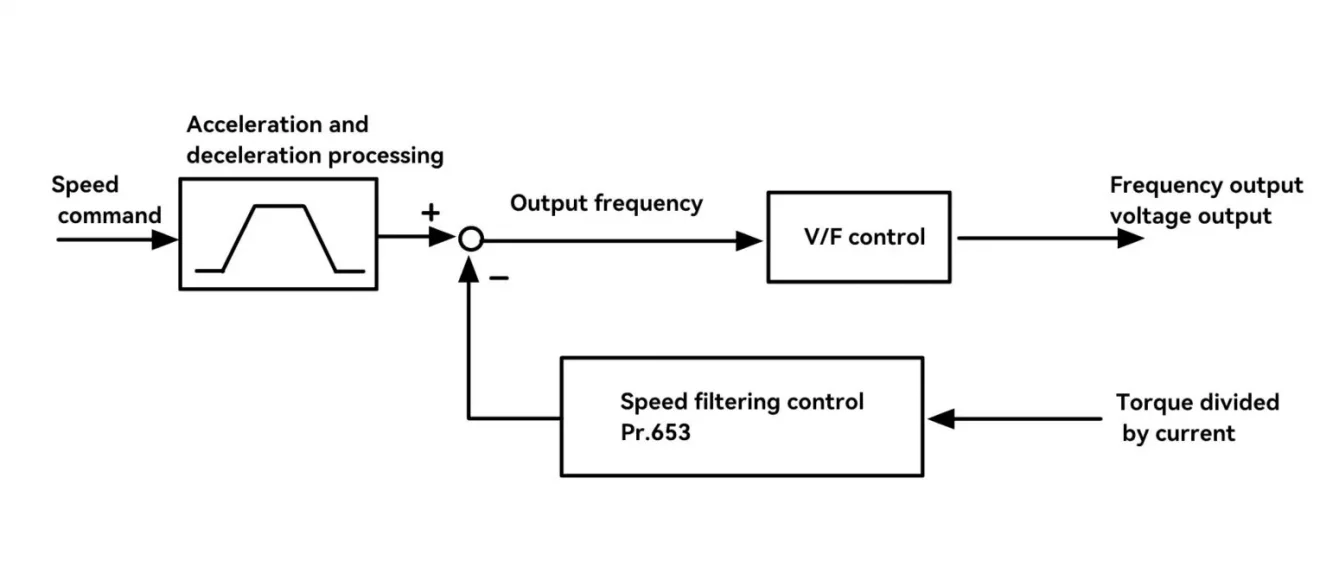

1.Resonancia mecánica:
Causa: La resonancia mecánica produce inestabilidad y vibraciones que perturban el control del variador, lo que provoca fluctuaciones de la corriente de salida y del par. Cuando el motor funciona cerca de su frecuencia de resonancia, el sistema se vuelve propenso a las sacudidas.
2.Los armónicos de alto orden de la fuente de alimentación son demasiado grandes:
Causa: Los armónicos de alto orden de la fuente de alimentación pueden interferir en el rendimiento del motor y en la capacidad del variador para regular la velocidad del motor. Estos armónicos suelen generarse en el proceso de rectificación del variador y pueden provocar ruido e inestabilidad en el motor.

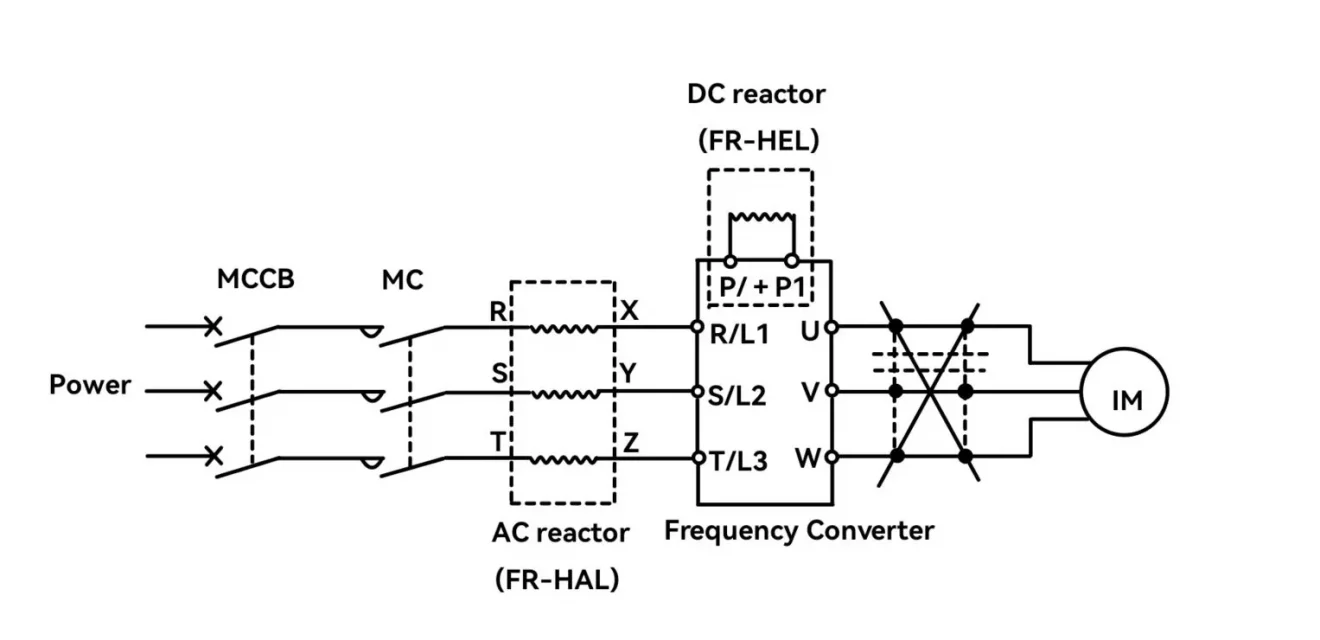

Tratamiento: Instale reactancias de línea o filtros de armónicos para reducir el nivel de armónicos en el suministro eléctrico. Esto suavizará la entrada de potencia al variador de frecuencia, ayudando a estabilizar el rendimiento del motor y a reducir las sacudidas.
3.El inversor genera ruido:
Causa: Convertidores de frecuencia funcionan conmutando a altas frecuencias portadoras, lo que puede generar ruido eléctrico. Este ruido puede interferir con los equipos circundantes, causando distorsión de la señal y un comportamiento inesperado del motor, como vibraciones.
Tratamiento: Para mitigar el ruido generado por el inversor, evite tender las líneas de alimentación del inversor (entrada y salida) en paralelo a las líneas de señal. Utilice cables apantallados de par trenzado para el cableado de señal y conecte la pantalla al terminal SD para reducir las interferencias electromagnéticas. Además, puede instalar supresores de sobretensión o filtros de línea en equipos ruidosos para reducir aún más el impacto del ruido del variador en el funcionamiento del motor.
Conclusión
Las sacudidas del motor cuando es accionado por un variador de frecuencia suelen deberse a problemas con la señal del codificador, resonancia mecánica, armónicos de alto orden o ruido generado por el variador. Para resolver estos problemas, asegúrese de detectar correctamente la señal, utilice la función de salto de frecuencia para evitar la resonancia, instale filtros de armónicos y minimice el ruido eléctrico mediante un cableado y apantallamiento adecuados. Si soluciona estos posibles problemas, podrá conseguir un funcionamiento suave y eficaz del motor con un variador de frecuencia.
